Flechas Viales

BakoTaper CASCADA INALAMBRICA

> Se sincronizan automáticamente sin importar el orden
> Pueden utilizarse desde 1 a cualquier cantidad
> Pueden alejarse hasta 10 metros entre 2 balizas
> Visibilidad día y noche

< Ver Especificaciones Técnicas >

balizas nissen

EQUIPOS MOVILES PARA DESVIOS (REFLECTIVO 3M DIAMANTE + FLE-DYN)

ELEMENTOS: - Flecha compuesta por 9 ópticas led OPT-61L tipo FLE-DYN. - Estructura de caño con 4 ruedas para desplazamiento y 2 pistones para elevación y retención del panel de la flecha. - Caja estanca de chapa con candado. - Chapas galvanizadas Nº22: Fondo flecha color negro y señal inferior rotulada con lámina reflectiva marca 3M grado diamante. EQUIPOS PRE-ARMADOS LISTOS PARA SEÑALIZAR DESVIOS PELIGROSOS Especificaciones FLE-ART 110 cm

MANUALES Y ESPECIFICACIONES TECNICAS
Flecha Vial LED DyN	Flecha LED Nocturna	Trailer Vial	Cascada LED	Panel de desvio	Señalizador Vial LED

Para determinar la flecha mas adecuada para cada aplicación se deben tener en cuenta 6 factores: LUMINOSIDAD / AUTONOMIA / VIDA UTIL / SEGURIDAD/ DIA&NOCHE / COSTO.

Se recomienda leer éste catálogo.

FLECHA PARA DESVIOS FLE-DYN (día y noche) (ALTA POTENCIA Y BAJO CONSUMO)
	FLECHAS CON OPTICAS LED BAJO CONSUMO DE ENERGIA Y ALTA LUMINOSIDAD

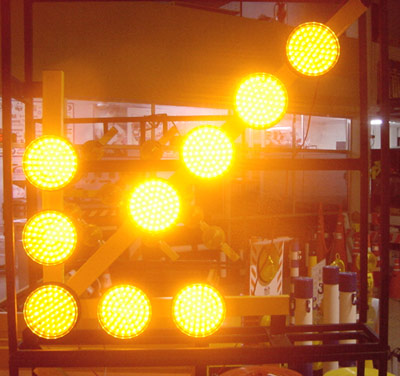

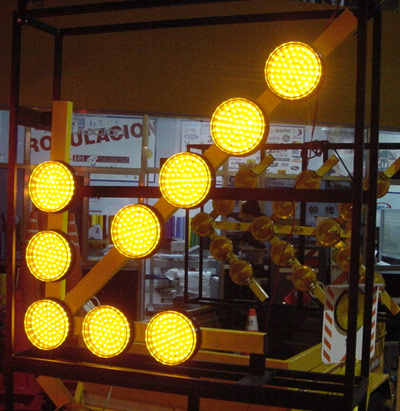

	FLE-DYN Flecha intermitente con LEDS 1 faz SEÑALIZACION DIURNA Y NOCTURNA Alimentación: 12Vcc. Autonomía: Mas de 3 días continuos con una batería de 55A (FUNCIONANDO DIA Y NOCHE). Iluminación: 9 ópticas de policarbonato color ámbar con 61 leds c/u. Potencia diurna: 9 x 300 candelas. Potencia nocturna: 9 x 90 candelas (posee un sensor solar para bajar la potencia y el consumo al 30% durante la noche). EN LAS IMAGENES SE PUEDE VER A LA FLECHA CON VARIOS ACCESORIOS: TRIPODE - PANELES REFLECTIVOS - TRAILER - CAJA CON BATERIA - CADENA Y CANDADO DE SEGURIDAD (LOS MISMOS SE COMERCIALIZAN DE FORMA INDEPENDIENTE Y A PEDIDO) Descargar especificaciones (archivo tipo pdf) Descargar VIDEO (archivo tipo mpg)

FLECHA PARA DESVIOS (Nocturna)

Marco de caño con reja de seguridad (OPCIONAL)

FLECHA NOCTURNA DE BAJO CONSUMO

POSEE SENSOR SOLAR QUE FUERZA FUNCIONAMIENTO NOCTURNO

ES LA FLECHA A LED MAS ECONOMICA

FLE-912 MINIMO CONSUMO

IDENTICAS CARACTERISTICAS EXTERIORES FLA-912

Flecha intermitente con LEDS 1 faz PARA SEÑALIZACION NOCTURNA.

Alimentación: 12Vcc.
Autonomía: mas de 8 días continuos con una batería de 55A (FUNCIONANDO 9 HORAS POR NOCHE).

Iluminación: 9 ópticas con 9 leds c/u ovalados de gran ángulo (total 81 leds).

Es importante destacar que los leds tienen una durabilidad muy superior a las lámparas y que al estar contenidos en el interior de una óptica especial para disipar luz hacen que la
flecha se vea perfectamente desde cualquier ángulo.

a 6 metros con luz interior

a 5 metros sin luz

a 3 metros sin luz

FLECHA PARA DESVIOS (Lámparas incandescentes)

FLECHAS DE BAJO COSTO PARA SEÑALIZAR DURANTE CORTOS PERIODOS DE TIEMPO POR SU ALTO CONSUMO.

FLA-912
Flecha intermitente con LAMPARAS 1 faz.
Alimentación: 12Vcc.
Consumo: 7 Amperios.
Iluminación: 9 lámparas de 12Vcc 15W potenciadas por carcaza interior cromada.
Medidas: 115x115x25 cm (marco exterior opcional).
Optica: Policarbonato inyectado de Ø18 cm color ámbar con perímetro reflectivo.

* Pié-soporte metálico opcional (trípode telescópico galvanizado).

Opciones de alimentación:
1) Batería 12VCC 160A
2) Batería 12VCC 160A + Cargador automático de 15A
El cargador debe estar enchufado a 220Vac,
el mismo mantiene la carga de la batería.
En caso de corte de energía la flecha tendrá una autonomía superior a 24 horas. Cuando la energía regrese se recargará la batería sin detener la flecha. La fuente de 220Vac estará aislada de la flecha a 10 metros mediante un cable de 2x6 mm por seguridad. Es decir que nunca
se interpondrá mas de 12Vcc en el tránsito.

FLA-922 (220V)
IDENTICAS CARACTERISTICAS EXTERIORES FLA-912

Flecha intermitente con LAMPARAS 1 faz.
Alimentación: 220Vac.
Iluminación: 9 lámparas 220Vac 25W.

Especial para lugares donde se dispone de 220Vac de forma regular. En este caso la flecha debe colocarse retirada del tránsito
por seguridad.

Interior cromado de las ópticas (flecha con lámparas)

CASCADA CON OPTICAS LED

FLE-DNV

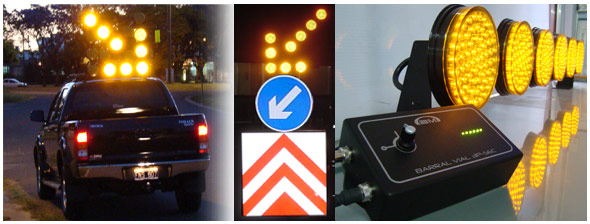

Señalizador rebatible de tres opciones de destello (flecha derecha, flecha izquierda y cruz) para montar sobre el techo de vehículos que realizan tareas en rutas de alta velocidad.

FLE-DNV: Video con las diferentes figuras (Opciones de destello)

Especificaciones Técnicas:

Video del barral BLE-DNV

SEÑALIZADOR CON ELEVACION AUTOMATICA Y BARRAL FIJO

Imágenes FLE-DNV & BLE-DNV

flechas para vehiculos

OPT-61L

*Principales características de la óptica led código OPT-61L:* - Optica de policarbonato inyectado de 5 mm de espesor con protección UV. - Circuito impreso con máscara anticorrosión. - 61 leds de 5 mm marca Kingbright ISO 9001 con mas de 10 años de vida útil. - Lentes de aumento para cada led dentro de la óptica. - Optica estanca de 2 piezas cerrada desde el frente mediante 3 tornillos (cierre con oring). - Medidas: Ø170 mm, 40 mm de profundidad. - Luminosidad aproximada: +500 candelas. - Consumo: 150 mili-amperios (a +60 destellos por minuto). - Fijación: 2 tornillos (parte posterior) mediante insertos hexagonales roscados estancos. - Sistema de seguridad: 15 grupos de 4 leds mas 1 central que indica baja carga de batería cuando es alimentada a 12Vcc. En caso de falla de algún led se perdería un grupo de 4 unidades sin sobrecarga de amperaje en el resto de los grupos. - 18 meses de garantía. - Fabricación: B.M. Señalizaciones S.A.

TRAILER VIAL (último modelo)

Trailer Vial

Flechas Viales

A partir de esta marca encontrará imágenes y especificaciones de productos fabricados que ya han sido reemplazados y mejorados por los que la anteceden.

Flecha vial para señalización de desvíos en obras viales (ACCESORIOS)

INSTRUCCIONES DE ARMADO

FINALIDAD DE CADA COMPONENTE

SOP-FLE
SOPORTE PARA FLECHA VIAL
Es rebatible, tiene el pie desarmable y está preparado para clavar en el suelo (NUEVA VERSION reforzado para zonas ventosas).

CAJ-BAT
CAJA ANTIRROBO PARA BATERIA
Caja de chapa N°18 plegada, con tapa y candado, para abulonar a la base trasera del soporte SOP-FLE.

PLA-REF
CONJUNTO DE PLACAS REFLECTIVAS
Conjunto de placas de chapa galvanizada N°16 rotuladas con vinilo reflectivo de alta intensidad, muy importante durante
el día cuando la parte lumínica de la señal pierde importancia por la presencia del sol. Durante la noche el vinilo reflectivo
convierte a al producto en una señal de gran presencia y visibilidad.

BM2-FLS
BALIZA ESTROBOSCOPICA PARA FLECHA
Baliza flash intermitente para alimentación externa, complemento de señalización muy importante para que los vehículos que se
aproximan perciban la señal con mucha anticipación. Dos (2) unidades por flecha.

BAT-160
BATERIA DE 160A

CAR-160
CARGADOR RAPIDO DE BATERIAS 12VCC 15A

TRAILER-V
TRAILER VIAL
Para transporte de material de señalización (a medida de la FLECHA VIAL y todos sus componentes).

ALTERNATIVAS DE FLECHAS VIALES PARA DESVIOS:

FLE-DYN
FLECHA VIAL A LED 12Vcc
Para uso diurno y nocturno. Optica de policarbonato con protección UV.
61 leds de alta intensidad en cada óptica con una vida útil superior a 10 años.
Autonomía con una batería de 160A: 7 días continuos.

FLE-912
FLECHA VIAL A LED 12Vcc
Para uso nocturno, excelente visibilidad sin encandilamiento.
Consumo: MUY BAJO
Opcional: Sensor solar para apagado automático durante el día.

FLA-912
FLECHA VIAL A LAMPARA 12Vcc
Para uso nocturno y diurno con lámparas de automóvil de 15W.
Consumo: ALTO (30 horas con batería de 12Vcc 160A).

TRAILER VIAL CORTO CON FLEHA FLE-DYN

TRAILER CON FLECHA PARA DESVIO (Modelo anterior)

Características:
Medidas exteriores: 370x170 cm.
Medida caja: 250x125x25 cm.
Cubiertas: 175/70 R13 82T.
Carga máxima: 500 Kilogramos.
Medidas caja porta baterías: 100x35x36 cm.

- Excelente capacidad para transportar materiales de señalización.
- Piso de acero antideslizante de alta resistencia.
- Caja para batería desmontable con candado (para baterías / cargador / herramientas y otros objetos que deben estar bajo llave).
- Luces reglamentarias de posición, guiño y freno.
- Franjas reflectivas de alta intensidad reglamentarias marca 3M.

- OPCIONAL: Flecha desmontable con su respectivo pié rebatible, batería y cargador (VER MODELOS)

BARRAL-VIAL con lámparas incandescentes (modelo antiguo)
BARRAL-VIAL	Barral intermitente doble faz para vehículos de apoyo vial de autopistas. Alimentación: 12VCC Iluminación: 5 lámparas de 12V 21W Medidas: 120 x 35 cm Opcional: Puede fabricarse simple faz con interior de carcaza ciega cromado y lámpara de 15W (menor consumo y 1 faz).
	B.M. Señalizaciones recomienda lámparas estroboscópicas (tipo flash) por su gran potencia y menor consumo que las incandescentes estandar.

TRAILERS ESPECIALES PARA TRANSPORTAR MAQUINAS

PELIGRO !!

EXISTEN LOS MEDIOS
PARA EVITAR ACCIDENTES...

PANLED
PANPIE
BAL-DOB
VA-200

FLE-DYN
FLE-912
FLA-912
FLA-922
CAS-LED

FLE-DNV
BLE-DNV
OPT-61L
BLA-512

TRI-FLE
PAN-PRS
SED-D80
CAJ-BAT
BM2-FLS

BAT-55L
CAR-10A
BAT-160
CAR-15A

SOP-FLE
PLA-REF

BALIZAS - FLECHAS METALICAS - VALLAS METALICAS
Pantalla metálica con 1 baliza a led simple faz (incluye 2 pilas AA de 1,5V)
Pantalla metálica con pié con 1 baliza a led simple faz (incluye 2 pilas AA de 1,5V)
Pantalla metálica con pié con 2 balizas a led simple faz (incluye 2 pilas grandes descartables de 1,5V)
Valla metálica galvanizada de 200x100 cm

Flecha VIAL a led 12V DIA Y NOCHE con 9 ópticas - (115x115x25 cm)
Flecha VIAL a led 12V con 9 ópticas - (115x115x25 cm) NOCTURNA (c/encendido automático)
Flecha VIAL a lámpara 12V con 9 ópticas - (115x115x25 cm)
Flecha VIAL a lámpara 220V con 9 ópticas - (115x115x25 cm)
Cascada con 10 ópticas a led OPT-61L (NO INCLUYE: Caja de chapa - Conos viales)

Señalizador VIAL rebatible para vehículos 12V (15 OPT-61L)
Barral VIAL para vehículos 12V (7 OPT-61L - 4 frente y 3 traseras)
Optica de policarbonato con 61 leds de 5mm (TOTAL ~300 CANDELAS)
Barral para vehículos 12V con 5 lámparas de 15W
ACCESORIOS PARA FLECHAS VIALES
Trípode telescópico plegable galvanizado (soporte y elevación de flecha Vial)
Panel prismático para desvío con adaptador para trípode
Señal reflectiva G.I. desvío circular (80 cm de diámetro)
Caja de chapa para batería (accesorio SOP-FLE / TRI-FLE) CANDADO-CADENA-RUEDAS
Baliza estroboscópica 1 faz (2 unidades de accesorio para SOP-FLE / TRI-FLE)

BATERIA LIBRE MANT. 12V 55A MOURA INTELIGENT (CALCIO-PLATA) 244x175x175 mm
Cargador de batería automático de 10A hora para baterías de 12V
Batería 12Vcc de 160A Cremer (c/mantenimiento)
Cargador de batería automático de 15A hora para baterías de 12V

Soporte rebatible (para elevación de flecha Vial a 2,10m de altura)
Conjunto de placas reflectivas calidad grado de ingenieria (accesorio de SOP-FLE)
